Ainutlaatuinen laatikkokuljetin
Nerokkaan yksinkertaista
LEO Locative on akkukäyttöinen kuljetinjärjestelmä laatikoille, jotka ovat vähintään 200 x 350 mm ja enintään 600 x 400 mm, ja joiden paino on enintään 20 kg.
- LEO ei tarvitse verkkoyhteyttä tai tietokonetta, joten se voidaan ottaa helposti käyttöön missä tahansa.
- LEO kuljetinjärjestelmää voidaan laajentaa asemilla, jotka mahdollistavat sekä laatikoiden ottamisen ja jättämisen.
Käyttöönotto: ei vaadi integraatiota IT-järjestelmään
Miten LEO Locative kuljetinjärjestelmä toimii?
Vaihe 1
LEO Locativen toimitus
Vaihe 2
Suunnittelu: Mikä on LEO Locativen tehtävä, ja mitä reittejä sen on ajettava?
Vaihe 3
Reitin määrittely lattiateipillä
Vaihe 4
Merkit kiinnitetään komennoille reitin varelle
Vaihe 5
Täyttä vauhtia eteenpäin! LEO seuraa lattiateippiä ja suorittaa komentojen mukaiset tehtävät.
LEO Locative on akkukäyttöinen, joten tarvitsee ladata vain akku
Merkitse reitti värillisellä lattiateipillä.
Laita reitille merkit tehtäville (esim. “pysähdys tietyksi ajaksi”, “aja hitaammin”), jotka LEO Locativen on suoritettava.
Merkeissä on viivakoodit, jotka kertovat kuljetinjärjestelmälle tehtävät.
Viivakoodit sisältävät komennot
Kuljetinjärjestelmä tunnistaa koodin ja sen sisältämät komennot – ohjelmointia ei tarvita.
Käyttäjä ilmoittaa tehtävät kuljetinjärjestelmälle lattiamerkkien avulla
- On mahdollista luoda ehdollisia komentoja, jotka ilmoittavat järjestelmälle esimerkiksi:”jos yhtään laatikkoa ei ole kuormattu, jää tähän”
Hyödyt
Erittäin kustannustehokas ja aikaa säästävä
Käyttäjä voi ottaa järjestelmän omatoimisesti heti käyttöön
Liityntöjä tai yhteensovittamista ei tarvita
Käyttöönotto ei vaadi IT-osaston apua
- Monimutkaiset valmistelut jäävät pois
- Implementointi on helppoa
Käyttäjä on riippumaton kolmansista osapuolista
Virheiden osuus on lähes nolla
Käyttöönotto on helppoa ja nopeaa
Ei korkeita asennuskustannuksia
- Reittejä ja tehtäviä voidaan muuttaa ongelmitta milloin tahansa, ja käyttäjä voi tehdä sen itse
Millaisia komennot ovat?
- “Jos yhtään laatikkoa ei ole kuormattu, jää tähän”
- “Jos akussa on vain 20 % varausta, käänny ja aja latausasemalle”
- Jos olet saavuttanut kohteen tai aseman 4, pysähdy”
- ““Jos kuormaus on tehty, käänny tavaran lähetykseen”
- jne.
Ennalta määriteltyjen merkkien yhdistelmät mahdollistavat suuren valikoiman komentoja. LEO kuljetin voidaan siis suunnitella yksilöllisesti eri tilanteisiin. Käyttäjä ei tarvitse ohjelmoijaa luodakseen uusia komentoja LEO kuljettimelle. Käyttäjä voi itse kokeilla vaihtoehtoisia ratkaisuja ja optimoida LEO –kuljettimen tehtävät.
Järjestelmä toimii lattialla olevien merkkien ilmoittamien komentojen avulla.
Kuljetin
Automaattinen ja erittäin käyttäjäystävällinen
LEO-kuljetin toimitetaan valmiiksi koottuna ja täyteen ladattuna – vain akku sisään ja liikkeelle!

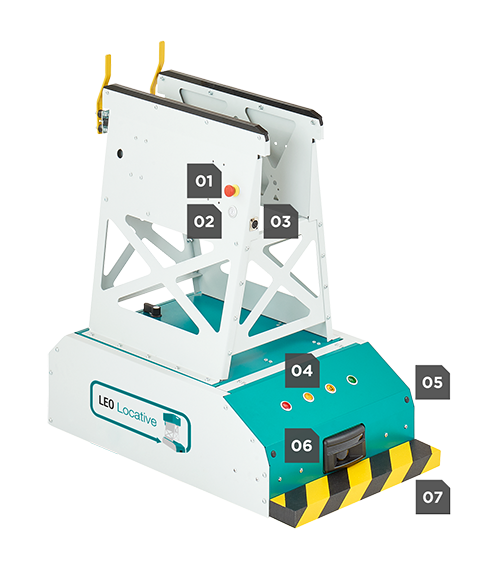

- 1Hätä-seis
- 2Virtakytkin
- 3Ulkoinen latausliitäntä
- Laitteen akun lataus
- 4Merkkivalot
- Tietoja LEO:n tilasta
- 5Asemasignaalin vastaanotin
- Onko asema valmis ajoa varten?
- 6Esteiden tunnistus
- 7Puskuri
- 1LEO Locative
- 2Akkukotelon lukitus
- Mahdollistaa akun vaihdon
- 3Stop & Go -anturi
- LEO:n aktivointi jalalla
Asemat
LEO Locative – kuljetinjärjestelmää voidaan täydentää siirtoasemilla. Asemilla LEO Locative –kuljetin joko ottaa tai jättää laatikon, tai suorittaa molemmat toiminnot. Asemat toimitetaan valmiiksi koottuina. Sinun pitää vaan asettaa ne oikealle paikoilleen osaksi prosessiasi.
Tarpeesi mukaan toimitamme kuljetinjärjestelmän siirto- tai kaksoisasemilla.
LEO ottaa laatikoita asemilta ja jättää laatikoita asemille
Jättö tapahtuu mekaanisesti patentoidun järjestelmän avulla
Saatavana siirtoasemilla tai kaksoisasemilla
- Siirtoasemat voidaan yhdistää kaksoisasemiksi. Tällä tavoin tyhjänä ajo vähenee ja LEO Locativen tehokkuus paranee
Asemat
Asemien varusteet
Virtalähde
- LEO voidaan kytkeä 230 V verkkovirtaan suojamaadoitetulla pistokkeella
- Virtalähde 24 V DC
- LEO toimii ladattavalla akulla
Lattiateippi
- LEO navigoi lattiateipin värin perusteella
- Lattiateippi yksinkertaisesti liimataan lattiaan
- LEOn reitin on aina muodostettava kierros
- LEO ei voi kääntyä eikä peruuttaa
- Toimituksessa mukana oleva ratasapluuna helpottaa lattiateipin asentamista
- LEO –lattiateippiä on saatavana kolmena värinä: vihreänä, punaisena ja sinisenä
- Saatavana useita teipin vahvuutta:
Flex (sopii vähemmän vaativiin tiloihin), Luja (käytettäväksi voimakkaalle kulutukselle alttiille tiloille sekä tiloihin, joita puhdistetaan toisinaan), Ultra (käytettäväksi erittäin voimakkaalle kulutukselle alttiille tiloille, tiloihin, joissa ajetaan trukeilla sekä tiloihin, joita puhdistetaan usein).
LEO lukee lattialla olevista merkeistä tehtävänsä
Merkit ovat LEO Locative aivot:
- Merkkien avulla jokainen voi itse ohjelmoida LEO Locativen sekä muuttaa komentoja ja ilmoittaa uusia kohteita
- LEO Locative tunnistaa merkkien QR-koodit ja lukee niiden antaman tehtävän
- Lattiamerkit vain asetetaan reitin varrelle, ja asennus on valmis
- Komentojen merkitys on selitetty myös graafisesti merkeissä
- Merkit ovat itseliimautuvia ja muovipäällysteisiä. Ne kestävät hyvin jokapäiväistä käyttöä
- Merkit kuuluvat LEO KIT –paketteihin
- Käyttämällä yksinkertaisia mutta älykkäitä merkkiyhdistelmiä voidaan kokonaisia toimintoketjuja suunnitella vain merkeillä ja lattiateipillä.
LEO tunnistaa reittinsä merkkien avulla:
- Mikä on seuraava kohde
- Missä on seuraava asema
- Mikä on aseman nimi
- Mitä on risteyskohdan oikealla tai vasemmalla puolella
- Mihin ajetaan akun latausta varten
- Mitä lattiateipin väriä on seurattava
Turvallisuus
- LEO noudattaa DIN EN 1525 –standardia
- LEO kehitettiin tiiviissä yhteistyössä ammattilaisten kanssa
- Molemmilla puolilla olevat hätäpysäytyspainikkeet mahdollistavat manuaalisen pysäytyksen vaaratilanteissa
- Etupuskuri vähentää törmäyksiä esteentunnistusanturin kuolleessa kulmassa
- Esteentunnistusanturi tunnistaa esteet
- Esteet tunnistetaan myös mutkissa
